周邊傳動吸泥機
周邊傳動吸泥機主要有工作橋（包括走道、扶梯）、驅動裝置、集泥槽、吸泥裝置、抽真空及虹吸破壞系統、旋轉固定機構、刮板組件、撇渣機構、排渣斗組合、出水堰清洗刷、控制柜及所有連接件緊固件、備品備件等組成。
1工作橋

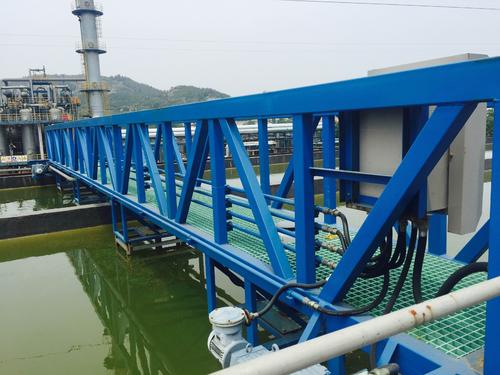

周邊傳動吸泥機工作橋采用鍍鋅鋼焊接制成桁架結構形式，工作橋上鋪設鋼制鍍鋅網格走道板，走道寬度1000mm，工作橋總寬度1200mm。工作橋具有足夠的剛度和強度，可承受最大的刮泥扭矩外，還能承受懸掛的全部設備重量及300kg/m2活動荷載，工作橋的最大撓度控制在池徑的1/180范圍內。工作橋?yàn)槿珮蚴?，其長度滿足Φ30m池內徑的要求，工作橋上設有欄桿和吊耳，工作橋兩端部設有上工作橋梯子。整個橋架的設計制造結實、輕巧、耐用、美觀。在工作橋端部設緊急停車按鈕，以便觀測設備運行狀況及方便操作人員就近控制。工作橋所有接頭、焊縫平整光滑、無毛刺，焊縫強度大于母材強度，整體外形美觀。
2驅動裝置
周邊傳動吸泥機為周邊驅動，安裝于工作橋池邊端部，驅動裝置主要包括端梁、驅動減速機、電機、過扭矩限制裝置、清掃裝置、行走輪、傳動軸、軸承座等部分，驅動裝置具有足夠的強度和扭矩，以滿足吸泥機的牽引力、驅動裝置可以適應每天24小時連續工作,橋周邊線速度為2.5m/min。
3清掃裝置
在端梁一端各設有固定清掃刮板和電動清掃裝置，電動清掃裝置為拆卸結構，清掃刷由戶外型減速電機驅動，冬季安裝可清掃跑道上的積雪和結冰，夏季可清掃跑道上的垃圾和灰塵（夏季可拆卸停用），減少輪子的磨擦和磨損，延長了走輪的使用壽命。
4中心支座
周邊傳動吸泥機中心支座包括一個回轉支承、轉軸、集電環裝置。
5集電環裝置
周邊傳動吸泥機集電環裝置安裝在中心支座的中心，將刮泥機的電源、控制信號進行傳輸，該裝置主要有集電環、碳刷等，它由集電環（靜環）與碳刷（動環）組成，以滿足刮吸泥機供電要求，材質為黃銅，絕緣材質酚醛層壓板，集電環裝置安裝時保證滑環在水平位置，且電刷寬度在滑環的寬度范圍內，兩組刷握對應安裝，刷握線沿走道中心線布置。
6刮吸泥裝置
周邊傳動吸泥機刮吸泥裝置包括刮泥板、刮臂、刮臂支架、拉桿、橡膠刮板及泥坑小刮板、虹吸管、吸泥管等組成。刮泥裝置保證有足夠的強度與剛度在最大刮泥阻力的作用下不發生變形現象，整體刮泥板呈對數螺旋線形，可提高污泥收集能力，刮泥板布置保證刮泥均勻,不發生積泥，刮臂、刮臂支架及刮泥板采用鉸支聯接，根據控制系統指令刮泥機啟動，刮臂會自動向后抬起，刮板將逐層刮去沉積污泥刮除，避免設備損壞及池底污泥不堆積污泥現象。當沉積污泥過厚或刮泥板遇到較大阻力時，水下刮泥板通過鉸點自動抬起，依靠刮臂重力逐層刮去沉積污泥，避免設備損壞及池底污泥不堆積污泥現象。
7反清洗裝置
周邊傳動刮泥機設有自動清洗刷裝置，其制作與出水渠斷面相匹配，安裝在工作橋下部，將出水槽壁、槽底的污垢及附著物洗刷干凈，刮泥機工作時清洗裝置可自動啟動，運行時間由電控箱內設定。
8撇渣裝置
周邊傳動吸泥機撇渣裝置由浮渣刮板、支架、撇渣耙、浮渣斗等組成。浮渣刮板由不銹鋼316板折彎壓制而成，通過不銹鋼支架固定在工作橋的下端，迎水側面浮渣刮板制作成直線形并具有一定傾斜度。將沉淀池液面上的浮渣刮向池周，依靠刮渣耙及浮渣斗壁的配合，將浮渣刮入浮渣斗內。刮渣耙與工作橋采用鉸鏈?zhǔn)?，安裝在工作橋的末端，保證當刮板刮過浮渣斗壁的上方時，刮板、浮渣擋板和浮渣斗壁之間保持連續的接觸并成水平狀態。刮渣耙的末端設有氯丁橡膠耐磨帶，以保證
9銘牌
每臺周邊傳動吸泥機上都配有一塊不銹鋼金屬銘牌，其上標明設備名稱、型號規格、技術參數等信息。
